多層直線篩

多層直線篩篩選硫酸鎳

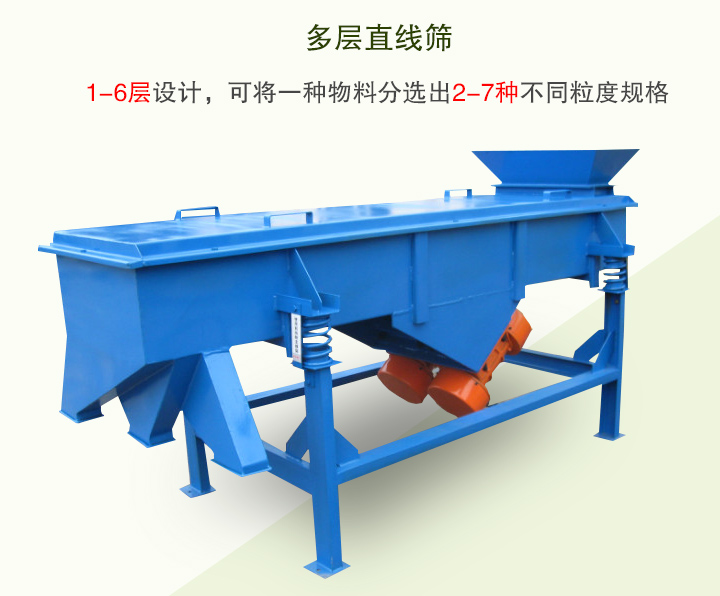

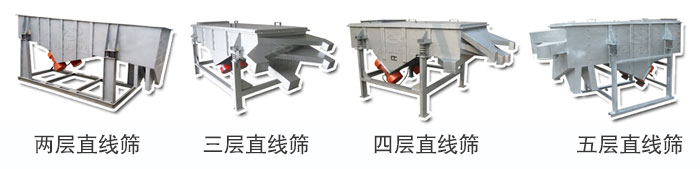

多層直線篩是指安裝兩層篩網以上的直線篩，可分爲雙層、三層、四層、五層、六層，可實現一次投料出多種規格物料，一般情況下，直線篩可以做6層，激振力傳導較好的一般是3-4層，超過6層不建議添加。

注：當篩選規格過多時，6層以上篩分效果不理想，可以選擇用兩台篩機，一台高目數的，一台低目數的即可。

1、篩面層數可達6層，可同時将一種物料分選出2-7種不同的粒度規格。

2、可以篩分400目，篩分效率可以達到96%以上。

3、全密閉結構,無揚塵現象，防止污染的同時還可降低噪音。

4、可以用于流水線生産，台時産量範圍在0.12-20噸之間。

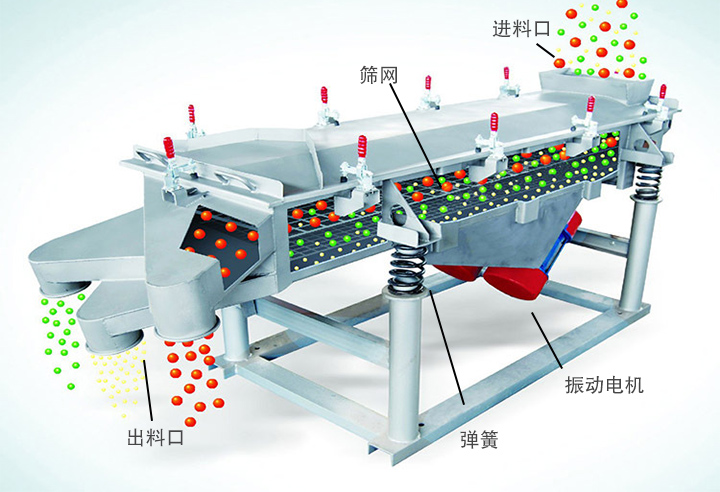

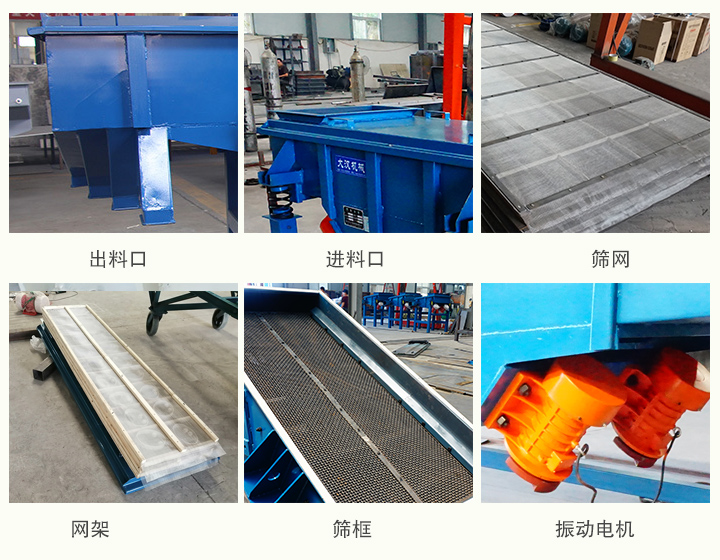

多層直線篩主要由篩箱、篩框、篩網、振動電機、電機台座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼闆焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不鏽鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機台座：安裝振動電機，使用前連接螺釘必須擰緊，特别是新篩機試用前三天、必須反複緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持着篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

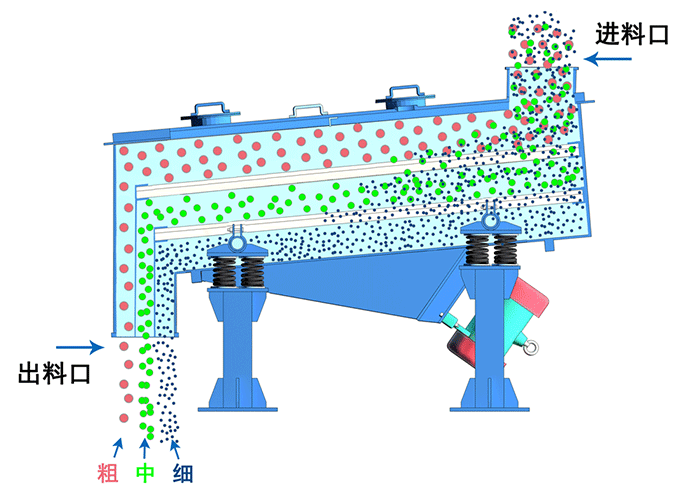

物料從給料機均勻地進入多層直線篩的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種産品和不合格的篩上、篩下物，分别從各自的出口排出，流入料倉或盛料筒。

型号	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

D-------------------------------------------------------------電機(振動源)

Z--------------------------------------------------------------直線(運轉軌迹)

SF-------------------------------------------------------------篩分機

1030---------------------------------------------------------篩面尺寸（1000mm寬x3000mm長)

5---------------------------------------------------------------五層(五層篩網六個出料口)

P---------------------------------------------------------------(普碳鋼)鋼闆材質

該設備應固定在專用地基上，由預埋螺栓固定。如不打專用地基，應在工作台與設備機座之間敷設防振橡膠闆，在使用前必須給設備配置安全可靠的接地保護線.。

注意：設備安裝到位後，開機前必須将運輸時用來固定篩體和機座的裝置拆掉。

新篩機安裝好以後，應按以下要求檢查：

1、檢查振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘幹後方能使用。

2、篩體和機座上、下彈簧座圈上，彈簧應完全垂直嵌入彈簧座圈，以保證篩體平衡，篩機的振動部分切勿與機外其它物體有硬性連接或接觸。

3、閉合電源開關，确認振動電機同步反向旋轉，進行10-20分鍾空運轉，設備在運行時如有異常聲音，應迅速關機進行檢查處理。設備運轉正常後，可将少量需篩分的物料通過進料口設入篩機内，确認物料向出料口方向行進，然後逐漸增加到所需和所能承受的給料量。

4、篩分物料時，應在進料口将物料均勻投入，保證篩面上的物料均勻分布。物料下落時，不得有大的沖擊，以免損壞篩網，特殊情況下（如物料粒度相差懸殊大、物料比重大等）應在進料口上加一層較粗的篩網作緩沖。

5、用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏心重錘的夾角來增減激振力），使篩機達到佳的篩分效果。

6、設備在停機時産生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正常現象，設備在開停機前，篩面上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換。
